位位移(BIT SHIFT)

2015/5/28 16:37:08 人評論 次瀏覽 分類:永宏應用案例

功能敘述 :

當清除控制〝CLR〞為1時,D之資料及FO0均清為0,其它輸入信號均無效。

當清除控制〝CLR〞為0時,則允許位移動作。當位移控制〝EN=1或由0→1P 指令)時將D之數據向左或向右位移一位(方向由位移方向〝L/R〞之輸入來控制,1為左移,0為右移)。而位移所擠出之位則送到FO0去(此位在左移時為MSB,右移時為LSB)。而位移所空出之位置(左移為LSB,右移為MSB)則以填補位〝INB〞輸入之狀態填補之。

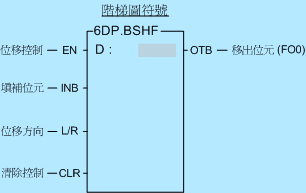

                                    功能方塊圖                                        操作數





  D:位移之緩存器號碼。
